Descripción
La Tee Mecánica Small es una conexión diseñada para crear salidas secundarias o derivaciones roscadas directamente desde un tubo principal de diámetro pequeño de manera rápida y eficiente. Al igual que los modelos más grandes, elimina por completo la necesidad de soldar o de emplear múltiples conexiones y reducciones en tramos compactos, optimizando la mano de obra y el espacio en instalaciones de tuberías.
-

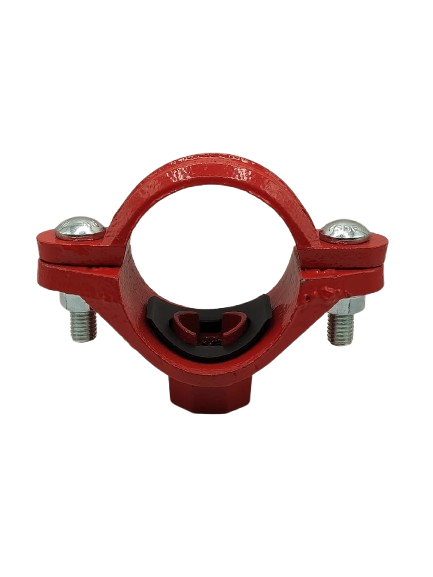

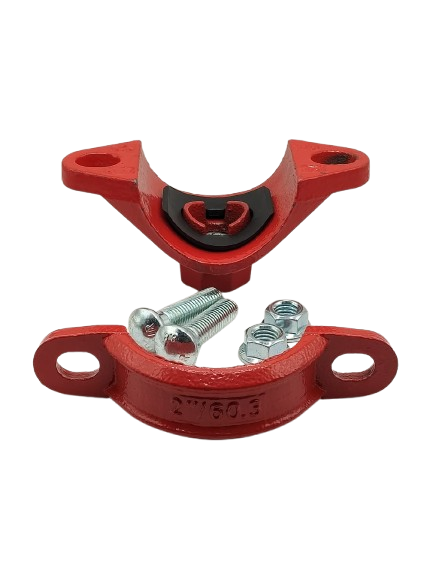

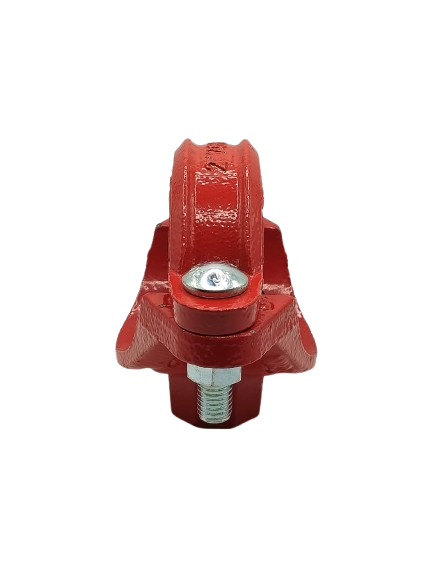

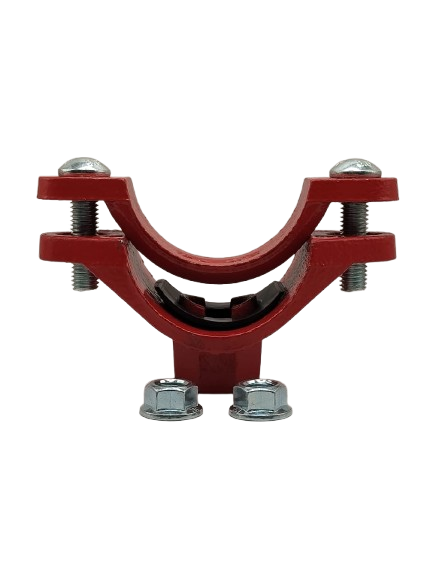

Mecanismo: Consta de una carcasa superior (donde se ubica la salida roscada) y una carcasa inferior de respaldo que abrazan por completo la tubería, ajustándose mediante dos pernos laterales.
-
Medidas Disponibles (Nominal Size): * Desde 25 x 15 mm (1″ x 1/2″) hasta 80 x 25 mm ($3″ x 1″).
-
Tamaños de perforación requeridos (Hole Cut): Varían entre 24 mm (0.95″) y 30 mm (1.18″) según la salida.
-
Pernos empleados: Desde medidas M8 hasta M10 según las dimensiones de la pieza.
Información adicional
| Medida | 1″ × 1/2″, 1″ × 3/4″, 1 1/4″ × 1/2″, 1 1/4″ × 3/4″, 1 1/4″ × 1″, 1 1/2″ × 1/2″, 1 1/2″ × 3/4″, 1 1/2″ × 1″, 2″ × 1/2″, 2″ × 3/4″, 2″ × 1″, 2 1/2″ × 1/2″, 2 1/2″ × 3/4″, 2 1/2″ × 1″, 3″ × 1″ |
|---|
