Descripción

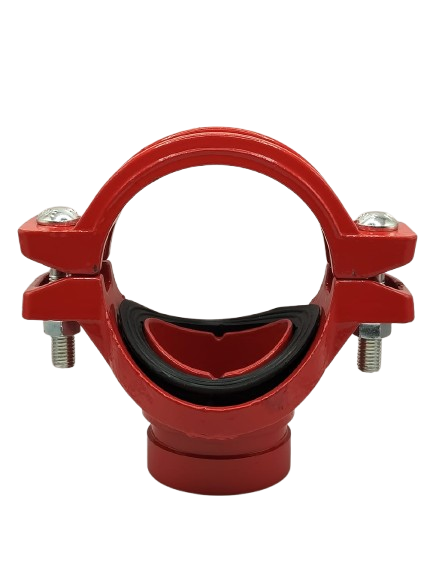

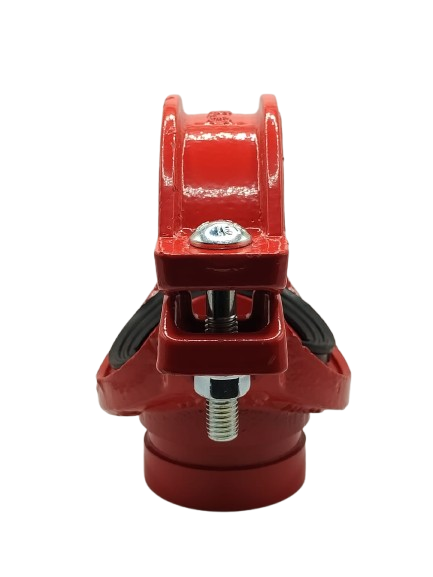

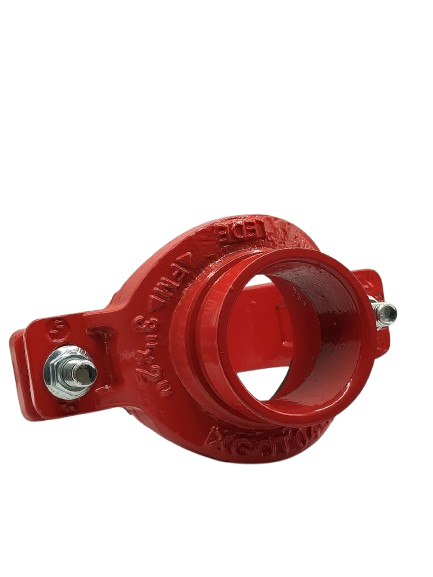

La Tee Mecánica Ranurada Modelo XGQT04G es una conexión diseñada para proporcionar una salida o derivación (branch) ranurada rápida y sencilla en cualquier punto intermedio de una tubería (mid-pipe). Su uso principal elimina por completo la necesidad de realizar soldaduras o de utilizar múltiples conexiones tradicionales, optimizando los tiempos de instalación en sistemas de tuberías.

• Conexión de Salida: Proporciona una derivación con salida ranurada a un ángulo exacto de 90° con respecto a la tubería principal.

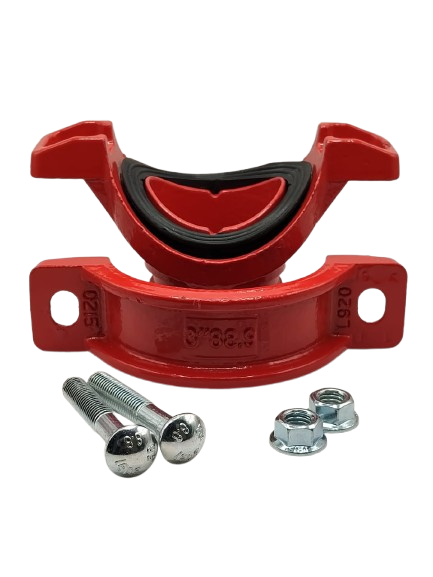

• Componentes clave: * Carcasa superior con salida ranurada y un collarín de localización (locating collar).

  • Carcasa inferior de respaldo.

  • Empaque moldeado de Grado E para un sellado hermético.

  • Pernos y tuercas de cuello cuadrado (track bolts and nuts) de acero al carbono tratado térmicamente.

• Presión de Trabajo: Hasta 20 bar / 300 psi (Presión de agua fría – CWP). Las clasificaciones de presión se basan en tuberías de acero estándar o cédulas (Sch) 7, 10 y 40, ranuradas por corte o laminación bajo las especificaciones ANSI/AWWA C606-04.

• Revestimiento de la carcasa: Esmalte rojo (Red Enamel).

• Material de la carcasa: Hierro dúctil que cumple con la norma ASTM A536 Gr. 65-45-12.
