Descripción

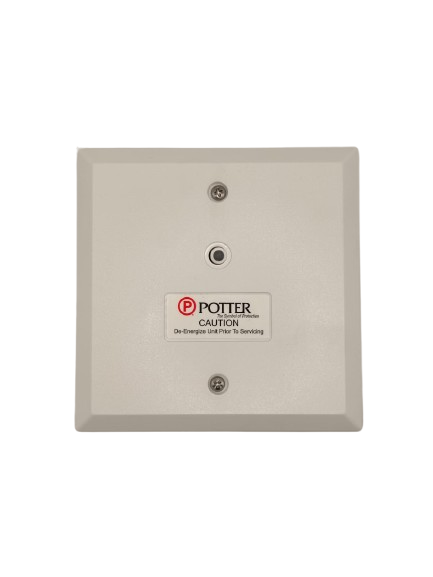

El PAD300-IM (Isolator Module) es un módulo aislador de fallas diseñado para proteger el circuito de línea de señalización (SLC) de un sistema de alarma contra incendios. Su función principal es aislar secciones del lazo donde ocurra un cortocircuito, limitando la cantidad de dispositivos que quedan fuera de servicio y garantizando que el resto del sistema siga operando con normalidad.

Aislamiento automático: Al detectar un cortocircuito en el lazo SLC, desconecta automáticamente el lado de salida del módulo para evitar que la falla afecte al resto del circuito.

Auto-restauración: Una vez que se elimina o repara el cortocircuito, el módulo restablece de forma automática la conexión del lazo a una condición normal de funcionamiento.

Compatibilidad de Lazo: Soporta configuraciones de circuito SLC Clase A, Clase X y Clase B.

Indicador LED de estado: Incluye un LED de color rojo que se ilumina de forma continua cuando el módulo detecta una condición de cortocircuito y está actuando como aislador.

Conectividad: Los terminales de tornillo para el cableado son accesibles directamente cuando el módulo está montado en la caja, y aceptan calibres de cable desde 22 hasta 12 AWG.

FICHA TECNICA MODULO AISLADOR
